TPG TONE : automatisez l’ouverture de votre interphone téléphonique
Votre interphone appelle un numéro de téléphone et attend une touche pour ouvrir la porte ? TPG TONE répond à sa place : il décroche, émet la tonalité téléphonique DTMF configurée pour cet interphone, puis raccroche.
Il permet ainsi d’automatiser l’ouverture d’un interphone GSM ou téléphonique compatible, selon les autorisations et le fonctionnement choisis.
Un fonctionnement simple
- Insérez une carte SIM au format nano-SIM, avec le code PIN désactivé.
- Faites enregistrer son numéro auprès du responsable ou du gestionnaire de l’interphone.
- Configurez le numéro appelant de l’interphone et la touche d’ouverture correspondante dans le TPG TONE.
- Lorsque l’interphone appelle et que le service autorise l’ouverture, le boîtier décroche et transmet la tonalité configurée.
La platine doit accepter une commande d’ouverture par tonalité DTMF pendant l’appel. La touche à transmettre dépend de la configuration de votre interphone.
Jusqu’à cinq numéros d’interphones
Le TPG TONE permet de configurer jusqu’à cinq numéros appelants d’interphones différents.
- Identification du numéro de l’interphone appelant.
- Association d’une touche DTMF d’ouverture à chaque numéro.
- Association d’un nom pour faciliter la lecture de l’historique.
Vous pouvez ainsi utiliser un même boîtier pour plusieurs interphones compatibles, chacun avec sa propre touche d’ouverture.
Compatibilité avec le fonctionnement historique TPG TONE 2023
Le réglage spécial 9999 permet d’accepter les appels sans filtrage par numéro, afin de conserver un fonctionnement compatible avec l’ancien TPG TONE 2023.
À utiliser en connaissance de cause : ce réglage supprime la sélection des appelants par leur numéro. Consultez la notice pour sa configuration et les conditions de fonctionnement.
Mise en service et programmation

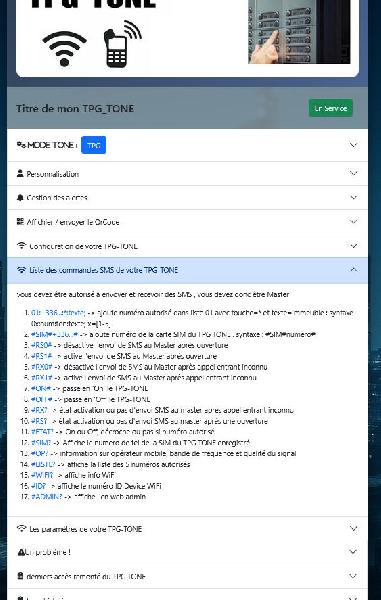

La programmation du TPG TONE s’effectue par commandes SMS. Elles permettent de configurer le boîtier et les paramètres prévus dans la notice.

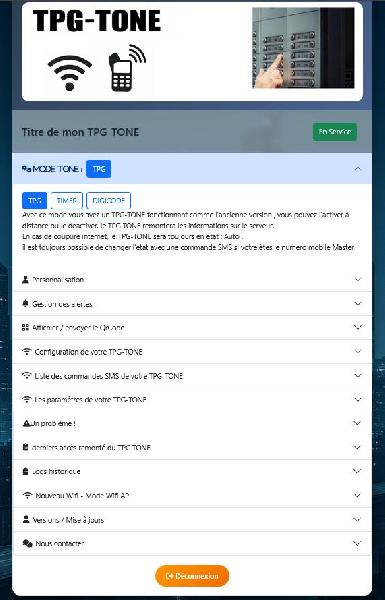

Connecté à votre Wi-Fi avec accès Internet, le TPG TONE permet également de gérer la disponibilité du service depuis l’interface connectée :
- Activation ou désactivation manuelle.
- Gestion à distance.
- Fonctionnement selon des plages horaires programmées.
- Autorisation du service après saisie d’un code utilisateur sur l’interface Web, selon le mode configuré.
La saisie d’un code Web ne remplace pas l’appel de l’interphone : l’ouverture physique reste obtenue lorsque le TPG TONE répond à cet appel et transmet la tonalité DTMF attendue.

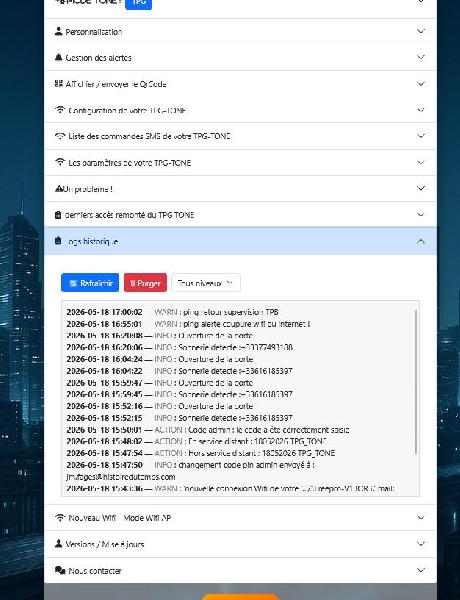

Historique des événements
L’interface d’administration permet de consulter les événements remontés par le boîtier. Le nom associé à l’interphone aide à identifier l’origine de l’appel dans l’historique.
Un événement signalant l’envoi de la commande ne confirme pas à lui seul la position physique de la porte.

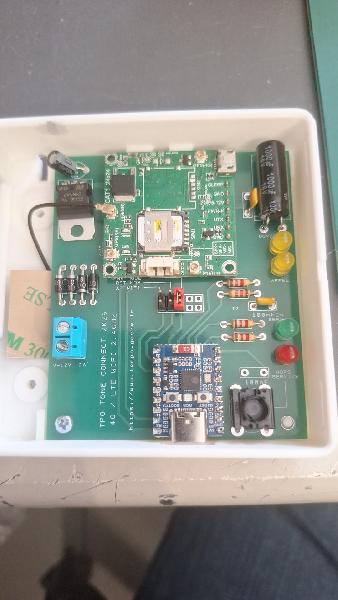

Modem professionnel SIMCom A7672E — 4G LTE Cat 1
Le TPG TONE utilise un module SIMCom A7672E, de catégorie 4G LTE Cat 1, prenant en charge la voix sur le réseau 4G, appelée VoLTE.
Bandes LTE-FDD indiquées pour la famille A7672E :
- B1 : bande 2 100 MHz.
- B3 : bande 1 800 MHz.
- B7 : bande 2 600 MHz.
- B8 : bande 900 MHz.
- B20 : bande 800 MHz.
- B5, bande 850 MHz, et B28, bande 700 MHz : disponibles selon la variante exacte du module. Leur présence doit être confirmée pour le matériel fourni.
La réception dépend des bandes effectivement prises en charge par le module installé, de l’antenne et de la couverture réseau sur le lieu d’utilisation.
Important : forfait avec voix 4G VoLTE obligatoire
Le fonctionnement téléphonique du TPG TONE exige une carte SIM et un forfait autorisant les appels entrants en voix 4G VoLTE sur le modem SIMCom A7672E. Les SMS doivent également être disponibles pour la programmation du boîtier.
Une carte SIM uniquement Internet, data, télémétrie ou SMS ne suffit pas. Le boîtier doit pouvoir recevoir et décrocher les appels de votre interphone, puis transmettre les tonalités DTMF pendant la communication.
La présence d’un signal 4G, le fonctionnement des SMS ou l’accès aux données mobiles ne garantissent pas que les appels VoLTE sont disponibles.
Forfaits grand public : compatibilité à faire confirmer
Les forfaits grand public ne sont pas garantis compatibles avec ce modem professionnel. Selon l’opérateur et l’offre, l’utilisation dans cet équipement peut ne pas être prise en charge et la voix VoLTE peut être refusée ou indisponible, même si la carte SIM fonctionne dans un smartphone.
Avant de souscrire, demandez à votre fournisseur de confirmer explicitement :
- L’utilisation autorisée de la SIM dans un équipement intégrant un SIMCom A7672E.
- La disponibilité des appels entrants VoLTE pour ce module et son micrologiciel.
- La prise en charge des tonalités DTMF pendant la communication.
- La réception et l’envoi des SMS nécessaires à la configuration.
- La couverture réseau sur le lieu d’installation.
Une offre professionnelle, IoT ou M2M doit également être vérifiée : ces appellations ne garantissent pas à elles seules la présence du service voix VoLTE. Certaines offres sont limitées aux données ou aux SMS.
Une communication d’essai avec votre interphone est nécessaire pour valider l’ensemble : réception de l’appel, décrochage, transmission de la tonalité et ouverture.
Prérequis d’installation
- Un interphone permettant l’ouverture par touche téléphonique DTMF.
- Une alimentation électrique adaptée au TPG TONE.
- Une nano-SIM avec code PIN désactivé et une offre compatible voix VoLTE et SMS.
- Une couverture mobile suffisante à l’emplacement du boîtier.
- Une connexion Wi-Fi avec Internet pour les fonctions de gestion connectée.
Le Wi-Fi ne remplace pas la liaison téléphonique entre l’interphone et le boîtier : les appels mobiles doivent rester opérationnels pour déclencher l’ouverture.
Consultez la notice PDF pour les commandes SMS, les réglages et les conditions détaillées de fonctionnement. En cas de doute sur votre interphone ou votre offre mobile, contactez-nous avant votre commande.
