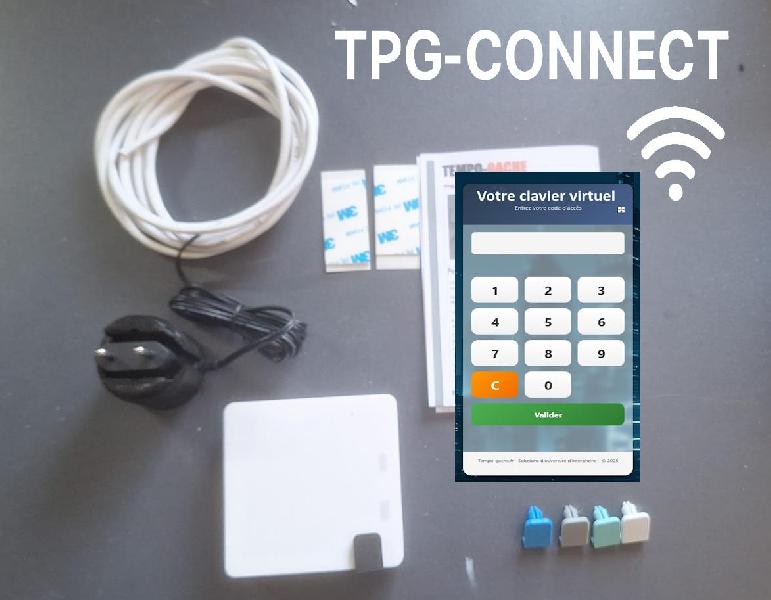

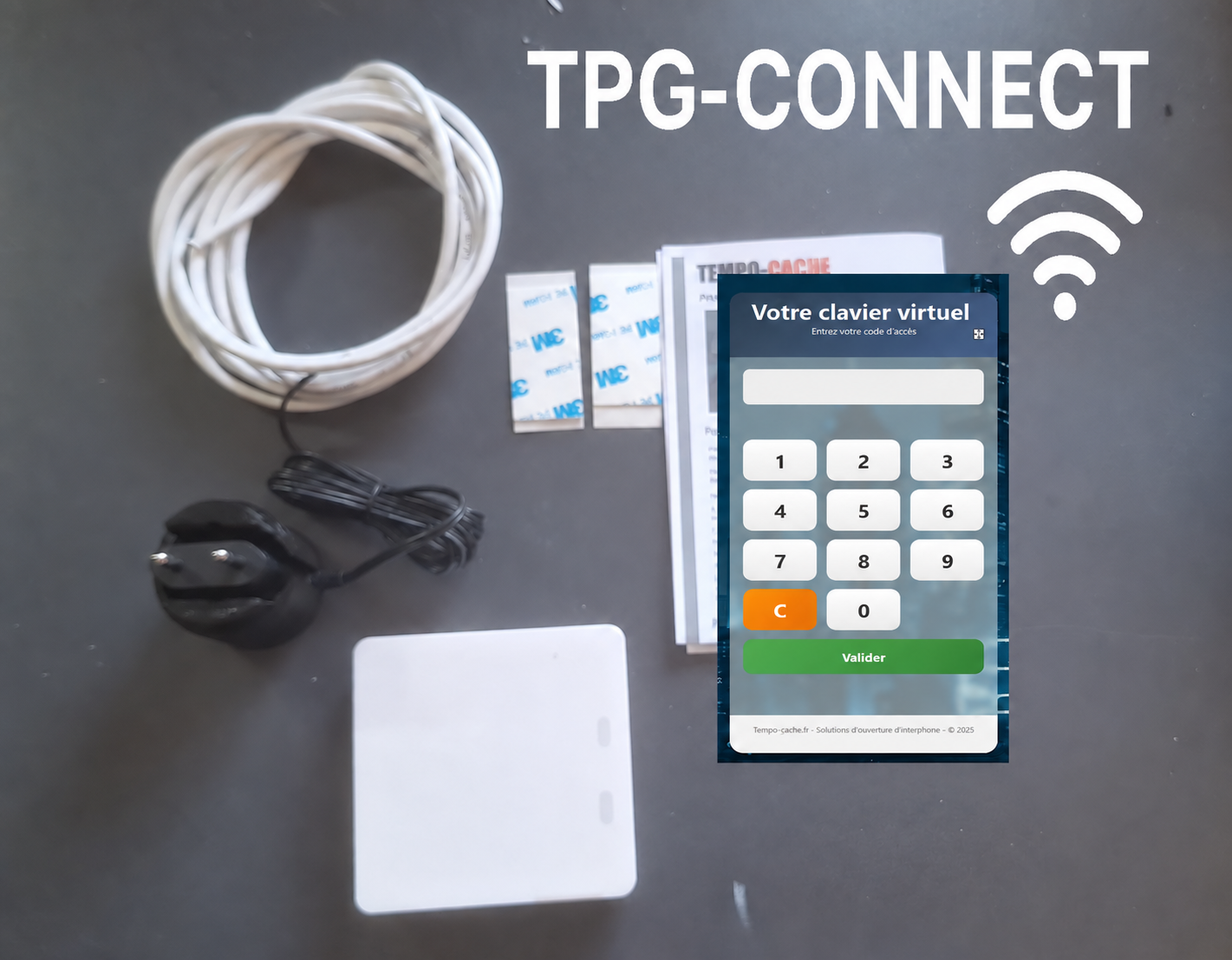

DescriptionCe Kit comprend :
- 1 boitier Tempo-gache TPG CONNECT 4 en 1 (TPG-TIMER-DIGICODE-OPENER)
- 2 stick 3M double face pour la fixation
- Une alimentation 220/12V pour prise électrique
- 2 m de câble téléphonique 4 paires .
- 1 notice TPG CONNECT
- 1 schéma de branchement (nous fournir la photo de l'intérieur de votre interphone)
Notre solution n'est pas compatible avec tous les interphones . Merci de nous contactez avant de passer commande .

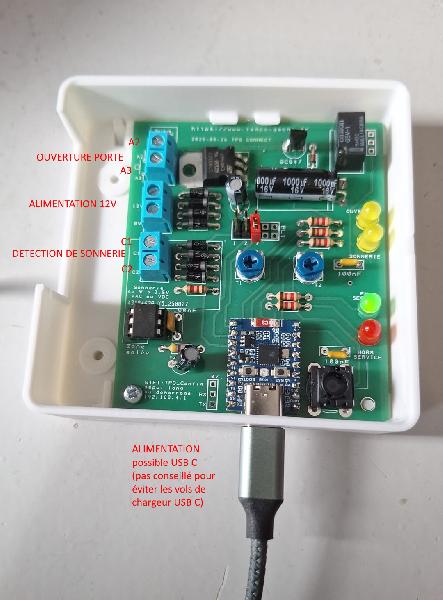

Il sera nécessaire de brancher 4 fils dans l'interphone, 2 pour détecter la sonnerie et 2 pour ouvrir la porte.
Notre solution approuvé depuis de nombreuse années à les caractéristiques suivantes :
- connecteur A : ouverture de porte : relais contact sec 30VDC 1A / 60VDC 0.3A (pas de polarité)
- connecteur B : Alimentation : 9-12V continu régulé consommation < 40mA (pas de polarité)
- connecteur C : détection de la sonnerie via un opto-coupleur :
impédance 1K , tension de seuil de détection > 2.5V (pas de polarité)
cycle de fonctionnement : En service / voyant vert allumé (si perte de connexion wifi le TPG passe en mode En service par sécurité)
détection de sonnerie -> temporisation T1 puis ouverture de la
porte durant la temporisation T2 puis déactivation de la sonnerie durant
T3
Bouton En Service / Hors service sur appui long >3s par sécurité
Temporisation réglage par potentiomètre 1s < T1 < 10s 1s < T2 < 5s
T3 = 10s (temporisation fixe)
Cavalier de configuration PL1 (installation, changement mdp admin, wifi Appairage )
Résumé
Le seul Tempo-gache 4 en 1 géré avec l'interface admin .
- mode TPG (en service distant ou local)
- mode Timer (le TPG est en service automatiquement selon des plages horaires)

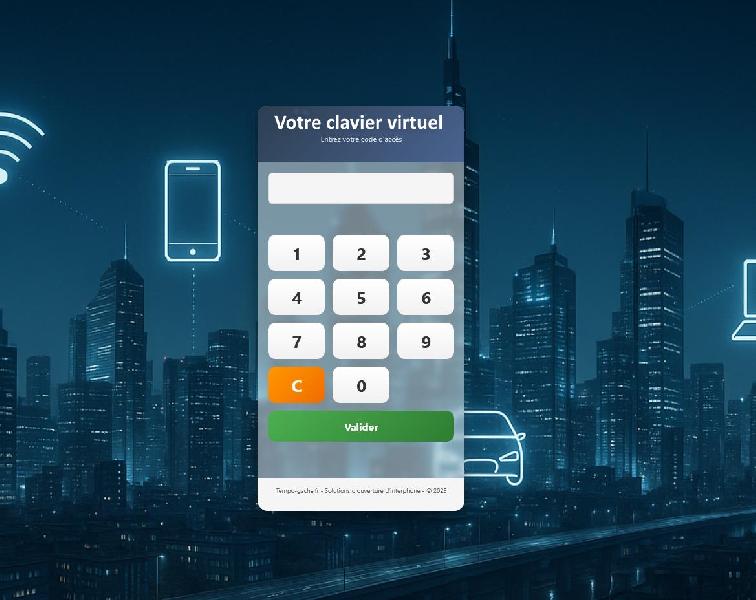

- mode digicode ( le TPG passe "En service" après saisi d'un code sur clavier virtuel)
- mode opener (ouverture si l'interphone le permet après saisi d'un code sur clavier virtuel)
Le boitier tempo-gache TPG-CONNECT se branche sur votre interphone, dans votre appartement comme le TPG-MINI vers l'interphone et dispose en plus d'un connexion wifi .
Il détecte une sonnerie et appui sur le bouton d'ouverture à votre place , lorsqu'il est en mode "En service".
Le branchement reste technique ce produit est réservé à des
techniciens, n'hésitez pas à contacter un installateur partenaire .

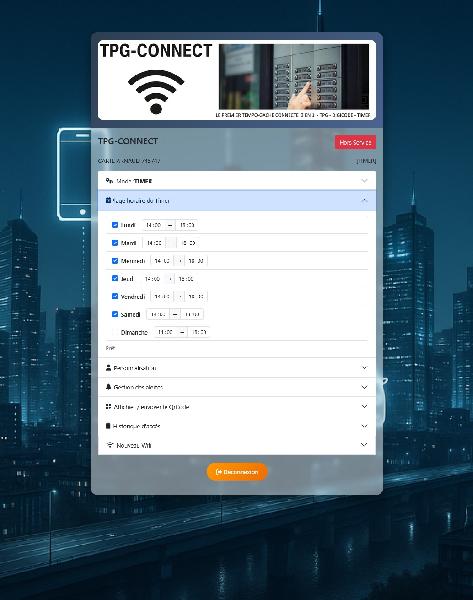

La connexion wifi lui permet être gérer à distance à l'aide d'une interface Web gratuite . (sans abonnement)
- Alerte par mail , contrôle distant , personnalisation, log historique, création d'utilisateur....
